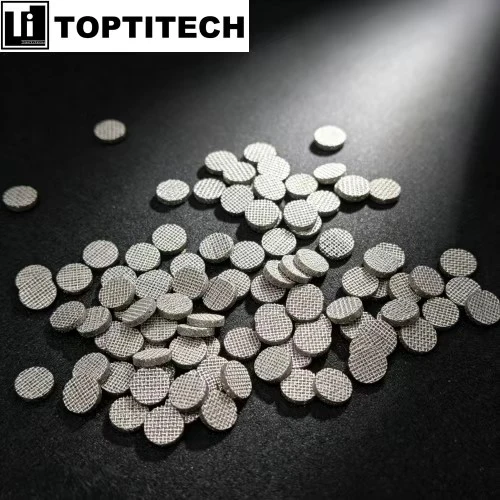

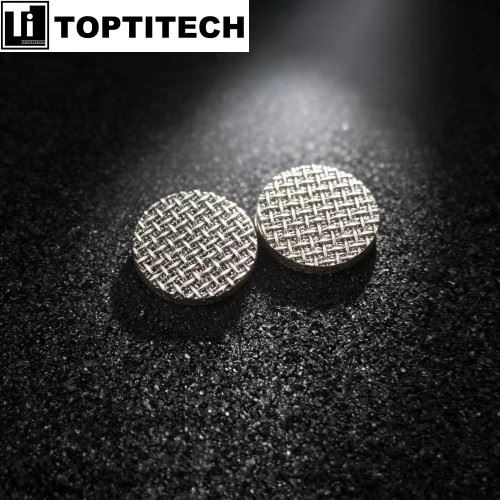

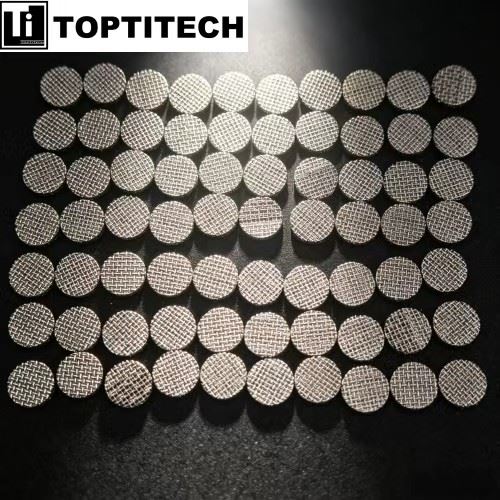

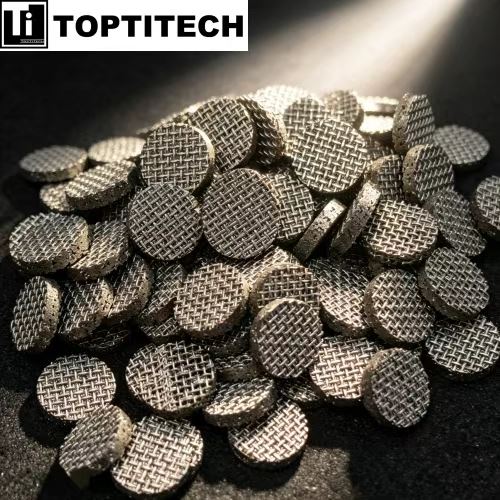

Disco Filtrante in Rete Metallica Sinterizzata Multistrato in Acciaio Inossidabile Per La Protezione Di Valvole A Cassetto Idrauliche in Miniatura

Il disco filtrante in rete metallica sinterizzata multistrato di TOPTITECH è progettato specificamente come componente filtrante protettivo integrato per valvole a cassetto idrauliche in miniatura. Con un diametro di 7 mm, uno spessore di 1,5 mm e un grado di filtrazione di 20 μm, questo compatto filtro rotondo affronta un punto critico nei microsistemi idraulici: contaminanti solidi come detriti di usura metallica, ruggine delle tubazioni, graniglia di fusione e particelle residue di assemblaggio che entrano nelle cavità delle valvole di precisione. Queste particelle dure graffiano facilmente le superfici di accoppiamento dei cassetti e delle boccole delle valvole, causando grippaggio della valvola, perdite interne e riduzione della durata. Installato direttamente all'interno dell'alloggiamento della valvola tramite montaggio a pressione, questo disco sinterizzato agisce come una barriera di prima linea, intercettando le impurità particellari di grandi dimensioni prima che raggiungano il gioco ridotto tra cassetto e boccola.

Costruito impilando più strati di rete in acciaio inossidabile e sinterizzandoli in un unico corpo monolitico rigido ad alta temperatura, questo disco filtrante elimina i comuni inconvenienti della rete tessuta ordinaria, come il distacco di fili, lo spostamento della rete e la separazione degli strati sotto pressione idraulica ciclica e vibrazione continua. Il materiale standard è l'acciaio inossidabile 316L, che offre un'eccezionale compatibilità con la maggior parte degli oli idraulici minerali e sintetici, una buona resistenza agli shock di pressione e alle fluttuazioni di temperatura nei circuiti idraulici. L'elemento filtrante può essere ripetutamente pulito tramite lavaggio a ultrasuoni o contro-lavaggio con olio per ripristinare le prestazioni di flusso, riducendo i costi di sostituzione a lungo termine per i gruppi valvola.

Materiale: rete metallica in acciaio inossidabile 316L
Diametro: 7 mm
Spessore: 1,5 mm
Dimensione dei pori: 20 μm
Forma: disco piatto rotondo
Mezzo operativo: compatibile con olio idraulico minerale e la maggior parte dei fluidi idraulici sintetici comuni.
Uso tipico: filtro protettivo integrato per valvole a cassetto idrauliche in miniatura per intercettare detriti di usura metallica, ruggine delle tubazioni e graniglia di assemblaggio.
Opzioni personalizzate: sono disponibili gradi di filtrazione alternativi tra cui 5 μm e 10 μm. Diametri e spessori personalizzati possono essere fabbricati secondo i disegni e le richieste del cliente.

Vantaggio



Il grado di filtrazione personalizzato di 20 μm è ottimizzato specificamente per intrappolare detriti di usura metallica, sabbia di fusione e residui di assemblaggio che sono la causa principale del grippaggio del cassetto. Evita l'eccessiva caduta di pressione che si verifica con gradi di filtrazione più fini, preservando l'azionamento rapido e la risposta dinamica richiesti dalle valvole a cassetto idrauliche in miniatura.

La costruzione completamente monolitica in rete sinterizzata elimina i frammenti di filo sciolti. A differenza della semplice rete tessuta, non rilascerà fili metallici fini nel gioco ridotto tra cassetto e boccola, prevenendo la contaminazione secondaria all'interno del gruppo valvola di precisione.

L'eccellente resistenza alle vibrazioni e alla fatica mantiene l'integrità completa della filtrazione sotto ricorrenti picchi di pressione idraulica, comuni durante le operazioni di commutazione ciclica continua delle valvole a cassetto in miniatura. La rete non si delaminerà né si sposterà sotto carichi d'urto ripetuti.

Fabbricato in acciaio inossidabile 316L, il disco filtrante mostra un'ampia compatibilità chimica con la maggior parte degli oli minerali e dei fluidi idraulici sintetici. Resiste alla corrosione indotta dal fluido e impedisce ai sottoprodotti della corrosione di formare nuovi contaminanti all'interno della cavità chiusa della valvola.

L'elevata rigidità strutturale consente al disco filtrante di sopportare la pressione differenziale senza piegarsi, collassare o formare spazi di bypass. Ciò garantisce che tutto il fluido idraulico debba passare attraverso la rete, impedendo alle particelle abrasive di raggiungere le superfici di accoppiamento di cassetto e boccola.

Il profilo sottile e piatto del disco supporta una semplice installazione a pressione. Questo design è adatto ai flussi di lavoro di assemblaggio automatizzato ad alto volume per valvole idrauliche in miniatura, riducendo i tempi di assemblaggio e abbassando i tassi di scarto durante la produzione di massa.

Applicazioni

Filtro protettivo integrato per valvole proporzionali pneumatiche in miniatura e micro valvole di controllo dell'aria, che intercetta particelle metalliche fini e polvere di assemblaggio per prevenire il grippaggio del cassetto nei circuiti ad aria compressa.

Pre-filtro per piccole valvole di controllo del carburante e componenti miniaturizzati di misurazione del carburante, che blocca residui di fusione e detriti di usura all'interno di passaggi compatti del flusso di carburante.

Barriera particellare interna per valvole di controllo del refrigerante compatte utilizzate in sistemi di raffreddamento di precisione, che protegge i piccoli cassetti delle valvole da contaminanti metallici generati nei circuiti di refrigerazione.

Disco filtrante protettivo per micro valvole di controllo del flusso in sistemi di lubrificazione di precisione, che cattura impurità solide in oli lubrificanti sottili per salvaguardare le piccole superfici di tenuta delle valvole.

Elemento di intercettazione detriti per valvole di sicurezza in miniatura e valvole di non ritorno, che impedisce alle particelle abrasive di danneggiare i bordi di tenuta interni e di compromettere la stabilità della pressione.
